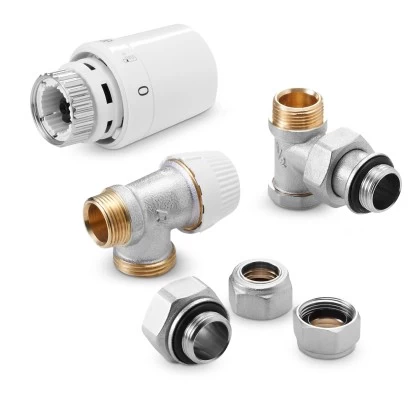

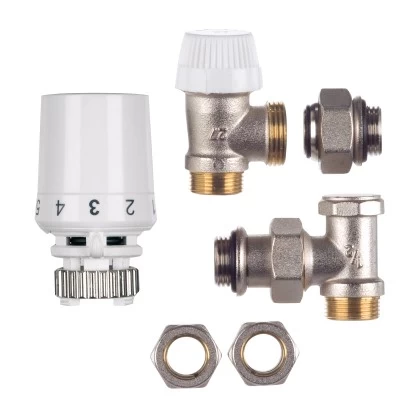

Installations-Set für Standardheizkörper mit Ventil und Rücklaufverschraubung (Eckausführung) in Kombination mit Kupferrohr DN15 bestehend aus:
– Thermostatkopf
– Eckventil
– Rücklaufverschraubung
– Anschlussverschraubung für Kupferrohr DN15
Design-Thermostatkopf:
Moderner, ergonomisch gestalteter Thermostatkopf (Thermostatregler) in kompakter Bauform, der nach DIN EN 215 und Energie-Effizienzklasse A nach TELL geprüft und zertifiziert ist. Ein Flüssigkeitsfühler garantiert Regelgenauigkeit und eine lange Lebensdauer. Dieser Thermostatkopf eignet sich für alle Thermostatventilkörper und Ventileinsätze mit M30 x 1,5-Anschluss und 11,5 mm Schließmaß. Er ist im speziellen geeignet für Thermostatventile von Honeywell (seit 1995), Braukmann, MNG, Heimeier sowie für Oventrop (seit 1999) und Kompaktheizkörper mit MNG- oder Heimeier-Ventileinsatz. Gute Ablesbarkeit des eingestellten Sollwerts aus jedem Blickwinkel, sowohl bei Montage auf Thermostatventilkörpern als auch bei Montage an Kompaktheizkörpern. Kennzeichnung des wirtschaftlichen Einstellbereichs durch optisch hervorgehobenen Einstellbereich “3”.
Technische Daten:
– Sollwertbereich: ca. 1 °C bis ca. 28 °C
– Anschluss: M30 x 1,5 mit 11,5 mm Schließmaß
– Ausführung mit Nullstellung
– Farbe: Weiß
Kompaktes Thermostatventil:
Geräuscharmes Thermostatventil in Eckausführung mit Standardeinsatz Type BB mit Breitband-Kegel für die Verwendung im Vorlauf. Geeignet für alle Homexpert und Honeywell Thermostatregler und elektrische Antriebe.
Technische Daten:
– Ausführung: Eckventil (NF) mit Breitband-Kegeleinsatz
– Gehäuse: Pressmessing, matt vernickelt in DN 15
– Interne Dichtungen: EPDM
– Universalanschluss mit Muffengewinde nach DIN 2999 (ISO7)
– Medium: Heißwasser bis 120 °C nach VDI2053
– pH-Wert: 8 – 9,5
– Betriebsdruck: bis 10 bar
– Differenzdruck: max. 0,2 bar
– Kvs-Wert: 0,62
– Schließmaß: 11,5 mm
– Hub: 2,5 mm
Rücklaufverschraubung:
Regulierbare und absperrbare Rücklaufverschraubung in Eckausführung für die Verwendung im Rücklauf.
Technische Daten:
– Ausführung: Eck
– Gehäuse: Rotguss, matt vernickelt in DN 15
– Interne Dichtungen: EPDM
– Universalanschluss mit Muffengewinde nach DIN 2999 (ISO7)
– Medium: Heißwasser bis 120 °C nach VDI2053
– pH-Wert: 8 – 9,5
– Betriebsdruck: 10 bar
– Differenzdruck: max. 0,2 bar
– Kvs-Wert: 0,68
Anschlussverschraubungen:
Alle internen Anschlussverschraubungen zur Anbindung des Ventils und der Rücklaufverschraubung an den Standardheizkörper sind mit einer O-Ring-Dichtung ausgeführt. Die rohrseitigen Anschlussverschraubungen sind für Kupferrohr 3/4″ x 15 mm ausgelegt.
